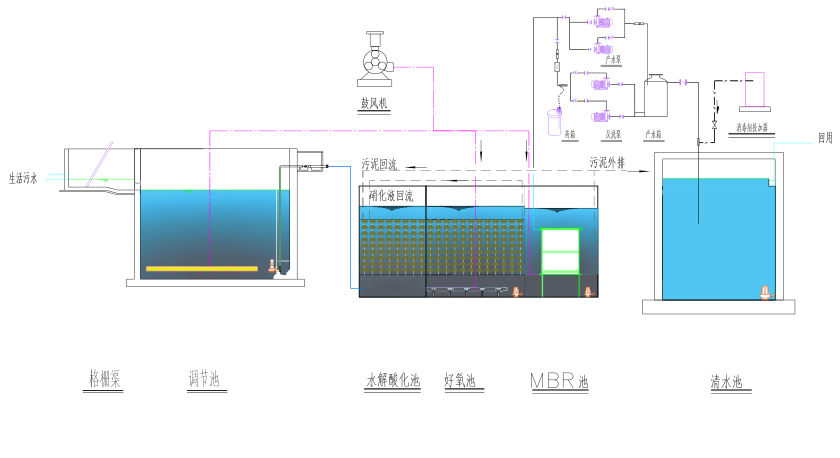

工艺流程图

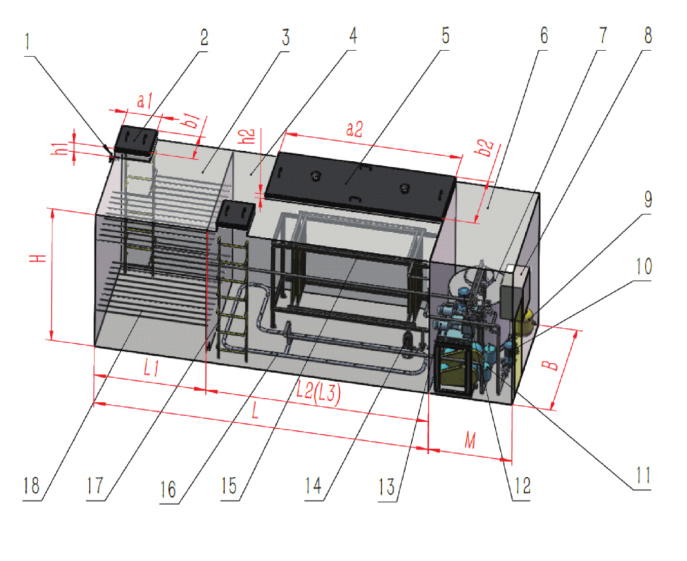

ZL-A/O-MBR型一体化污水处理设备内主要包括的处理单元有：水解酸化池、接触氧化池和MBR池，设备外部包括调节池、清水池，污泥池等单元，其工艺流程如下国：

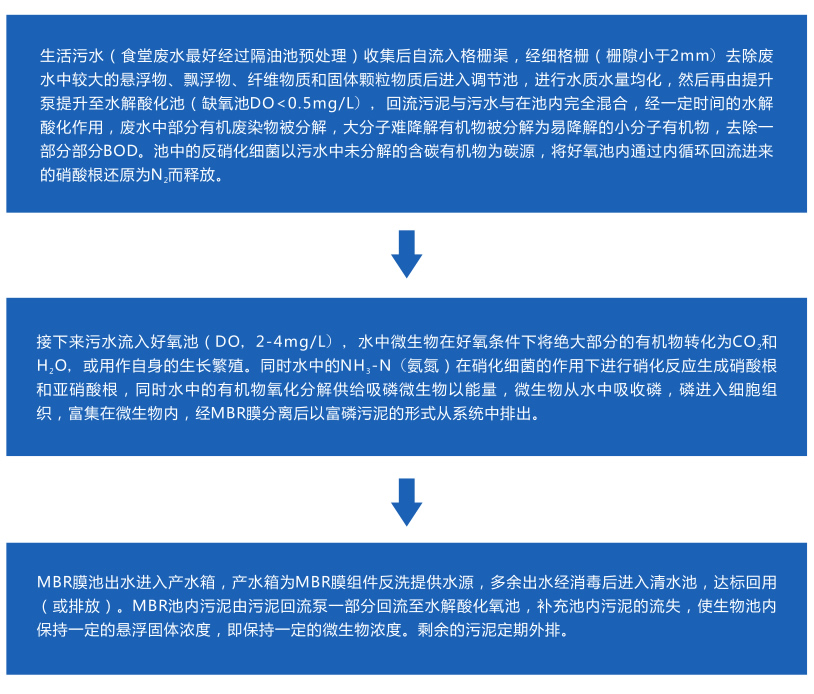

流程简述
MBR工艺体现的是“治理、回用”的节水理念。
MBR膜生物反应器(Membrane Bioreactor)工艺是传统的生物处理工艺和膜分离技术相结合发展起来的。
MBR工艺由生物处理和膜处理两部分组成。
生物处理部分包括缺氧池、好氧池；膜处理部分包括膜池。
MBR膜分离技术采用超滤法，取代传统生物处理沉淀池，固液分离效果好，为解决回用水质问题提供了可靠保证。

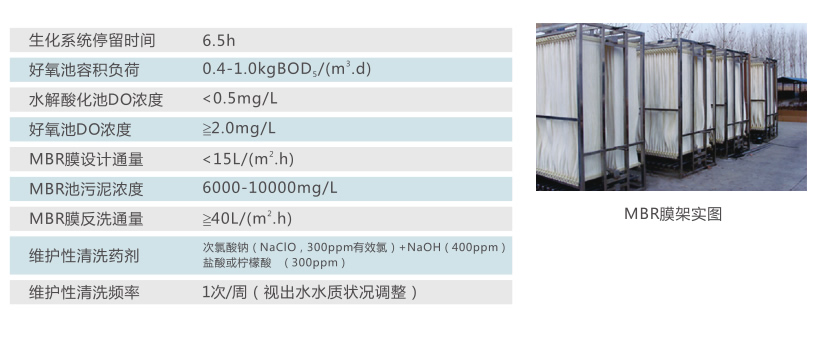

本系统MBR膜采用PVDF材质的帘式中空纤维膜，它具有装填密度高；造价相对较低；寿命较长；膜耐压性能好，不需支撑材料等优点，应用域极为广泛。
