叠片盘式过滤器由过滤单元并列组合而成，其过滤单元主要是由一组带沟槽或棱的环状增强塑料滤盘构成。过滤时污水从外侧进入，相邻滤盘上的沟槽棱边形成的轮缘把水中固体物截留下来；反冲洗时水自环状滤盘内部流向外侧，将截留在滤盘上的污物冲洗下来，经排污口排出。盘片在单元内为紧密压实叠加在一起，上下两层盘片中间沟槽起到过滤拦截的作用。原水通过过滤单元时由外向内流动，大于沟槽的杂质会被拦截在外部。叠片盘式过滤器的核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越、水电耗远低于其它产品。
工艺原理
叠片过滤器系统运行，过滤系统有两种运行状态：过滤状态和反冲洗状态
过滤模式：在过滤状态下，浊水从外面通过叠片，过滤叠片在弹簧力和液力的作用下被紧紧地压在一起，杂质颗粒截留在叠片交叉点，经过过滤的净水从过滤器中流出。
反冲模式：当到达一定的压差时或时间，系统自动进入反洗状态，控制系统控制阀门改变水流方向，反冲水压使弹簧收紧使叠片被松开，位于滤芯支柱上的喷嘴沿切线喷射，使叠片旋转，将截留在叠片上的杂质冲洗甩出。

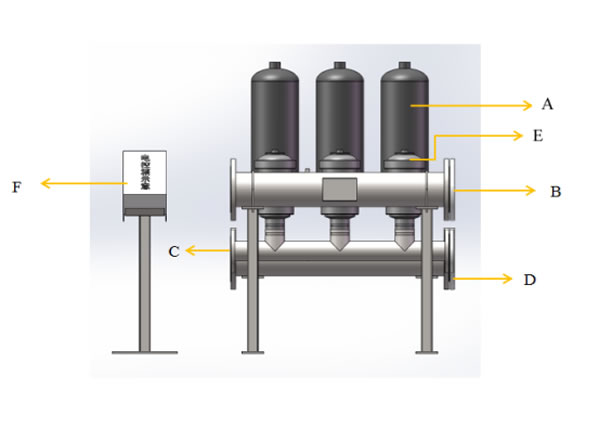

构造示意图
|
图号 |
名称 |
图号 |
名称 |
图号 |
名称 |
|
A |
过滤单元 |
B |
进水管 |
C |
出水管 |
|
D |
排水管 |
E |
反冲洗阀门 |
F |
系统控制箱 |
选型表
| 型号 | 管道大小 | 高（mm） | 宽（mm） | 长（mm） |
| SLF-DA-202 | 89 | 884.5 | 776.5 | 890 |
| SLF-DA-203 | 108 | 904 | 796 | 1165 |
| SLF-DA-204 | 108 | 904 | 796 | 1440 |
| SLF-DA-205 | 159 | 944.5 | 854 | 1715 |
| SLF-DA-302 | 108 | 1049 | 875 | 890 |
| SLF-DA-303 | 159 | 1074.5 | 933 | 1165 |
| SLF-DA-304 | 159 | 1092 | 933 | 1440 |
| SLF-DA-305 | 159 | 1092 | 933 | 1715 |
| SLF-DA-403 | 159 | 1416.5 | 1200 | 1195 |
| SLF-DA-404 | 219 | 1531.5 | 1200 | 1470 |
| SLF-DA-405 | 219 | 1531.5 | 1200 | 1745 |
| SLF-DA-406 | 273 | 1630.5 | 1200 | 2020 |
| SLF-DA-407 | 273 | 1630.5 | 1200 | 2295 |
精确过滤
根据用水要求,有5μ-600μ多种规格
模化块，节省占地
用户按需取舍，灵活多变，保证达到使用的要求
高效，全自动
反冲洗单元7-20 秒内以完成冲洗,过滤和反冲洗系统可同时进行
维护简单
几乎不需日常维护，检查亦不需专用工具，可拆卸零部件少
|
应用点 |
描述 |
作用 |
行业 |
|
循环冷却水 |
空调冷却水和仪器冷却水，产品冷却水 |
防止热交换器、管道、喷嘴的堵塞和污染，保证热交换效率，节水节能，提高冷却水的浓缩比 |
钢铁、电力、汽车、化工等 |
|
循环回用水 |
清洗，冲洗水回用，造纸白水回用，工艺水回用，储水池清洁 |
去除水中杂质，使水达到回用要求，保护设备管道、喷嘴等 |
电力、造纸、钢铁、汽车等 |
|
一般用水 |
总进水、喷洗水、清洁水、工艺水、饮用水 |
去除水中杂质，使水达到回用要求，保护设备管道、喷嘴等 |
电力、化工、汽车、造纸等 |
|
一般水处理单元保护 |
保护砂滤器、树脂、保护滤袋、滤芯 |
去除水中杂质，延长被保护水处理单元的再生时间或使用寿命，节约反冲洗水和更换成本 |
所有行业 |
|
膜保护过滤 |
微滤膜、超滤膜、R/O离子交换膜 |
去除水中大的杂质，软性杂质，纤维性杂质，有效保护膜 |
水处理 |
|
海水过滤 |
海水淡化预过滤、海水养殖、海水循环 |
去除杂质和海水微生物活体，全塑系统耐腐蚀 |
水处理 |
|
废水处理 |
废水直接过滤排放、生物处理前过滤，中水回用前过滤 |
降低水中颗粒性BOD、COD，降低水中杂质和有机活体（细菌、藻类、寄生虫） |
所有行业 |
|
其他化工流体 |
溶剂型、乳化液 |
达到生产要求、保护设备 |
所有行业 |
