泳池循环水处理设备zl-yc001

泳池循环水处理设备

　　设备参数：
　　名称：泳池循环水处理设备
　　型号：zl-yc001
　　流量：10——500（t/h）
　　游泳池类别：戏水游泳池
　　进口直径：DN50——DN200（mm）
　　循环周期：6——8（小时/次）
　　高效过滤器：碳钢、不锈钢、玻璃钢
　　出口直径：DN50——DN200（mm）
　　功率：370——22000（w）
　　游泳池容积：200——10000立方米
　　毛发聚集器：DN50——DN1000（mm）
　　泵型号：20——500m3/h

　　设计范围：
　　设计范围包括过滤处理部分、加药装置、电气控制等。系统所有设备选型、设备布置和工艺管道和线路方案设计；系统工艺流程、自控系统、配电，非标设备的设计和制造和设备安装。系统并网调试。系统的水电到位由客户负责。

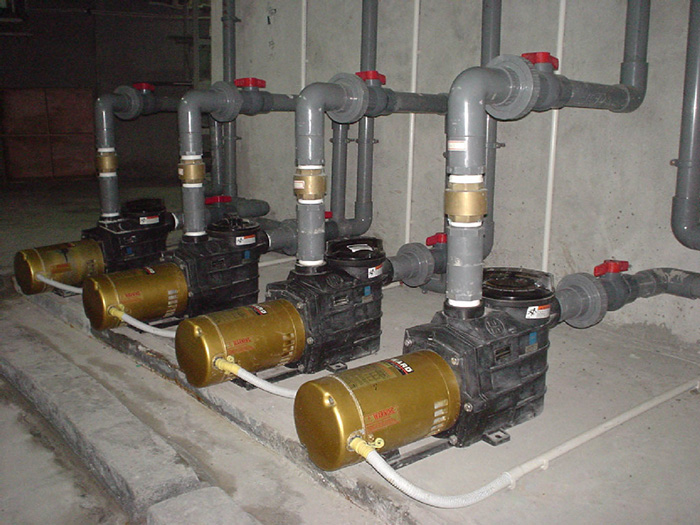

泳池循环水处理设备

　　设计条件：
　　游泳池作为供游客游泳和嬉戏的场所，为保障游客的安全与健康，国家有关部门对其给水排水系统和循环水处理系统分别作出了相应的要求。
　　游泳池给水排水设计规范规定游泳池初次充水和正常使用过程中的补充水水质，应符合现行的《生活饮用水卫生标准》的要求，同时应符合人工游泳场所水质卫生标准的要求。
　　游泳池水的水流循环方式，应尽可能使水流分布均匀，不出现短流、涡流和死水域；有利于池水的全部的交换更新；有利于施工安装、运行管理和卫生保持。
　　游泳池水的循环周期，应根据游泳池的使用性质、游泳人数、池水容积、水面面积和池水净化设备运行时间等确定。可参照下表：

　　游泳池的循环水量：QX=ΑV/T
　　式中：QX——游泳池的循环水量（m3/h）
     Α——管道和过滤设备水容积附加系数，一般为1.1——1.2
      V——游泳池的水容积（m3）
 　　 T——游泳池水的循环周期
　　系统处理水量、水质：
　　进水为市政自来水，根据客户提供的数据，游泳池水体容量为570m3。由于本游泳池为居住区自用游泳池，因此，池水的循环周期按8小时设计。
　　QX=ΑV/T=1.2×570/8=85.5m3/h。过滤系统的处理能力按85m3/h设计。
　　处理后的产水达到《人工游泳场所水质卫生标准》（GB9667——1996）的要求。

　　设计原则：
　　1.首先选择技术先进、工艺可靠、经济合理的工艺。
　　2.充分利用现有资源设施（如有），尽量节约投资。
　　3.选择稳妥可靠、技术先进、投资省、运行费用低、管理简单、维修量少、运行灵活的净水处理新工艺和设备，确保净水系统长期稳定运行。
　　4.通过设计中的总体优化，采用先进的节能技术，节约能源，大限度地降低运行费用。
　　5.选用噪声小的设备，避免对环境造成二次污染。
　　6.结合净化系统的实际情况，在方便施工安装的前提下，力求各构筑物尽量集中，布置紧凑，节省占地。

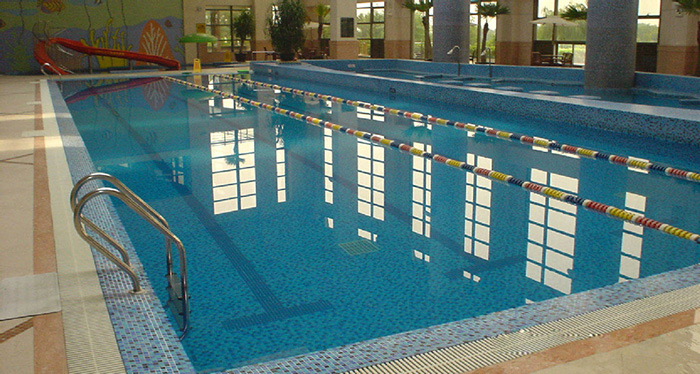

泳池循环水处理设备

　　设计依据：
　　1.《给水排水制图标准》(GBJl06-87)
　　2.《总图制图标准》(GBJl03-87)
　　3.《建筑给水排水设计规范》(GBJl5-88)
　　4.《泵站设计规范》(GB/T50265-97)
　　5.《给水排水工程结构设计规范》(GBJ69-84)
　　6.GB/T50109—2006工业用水软化除盐设计规范
　　7.GB50013—2006室外给水设计规范
　　8.GB50014—2006室外排水设计规范
　　《给水排水设计手册》1-12册

　　相关水处理工艺流程：泳池水处理工艺流程
