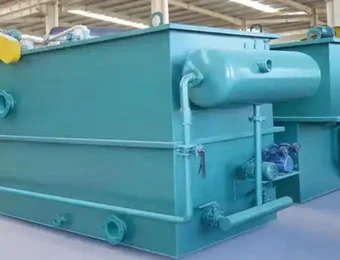

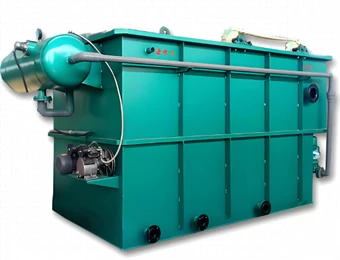

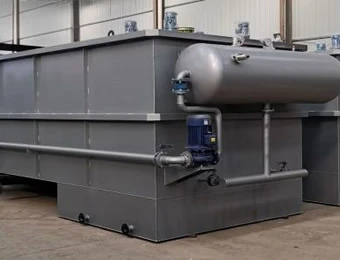

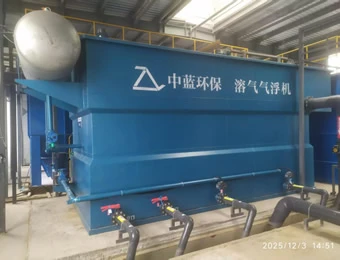

SLW-QFJ型加压溶气气浮一体化污水处理装置

SLW-QFJ型加压溶气气浮是一种常用的水处理技术，主要用于分离水中难以沉降的悬浮物、油脂、胶体及部分溶解性有机物。其核心原理是通过加压将空气溶解于水中，随后在减压释放过

处理水量
水回收率
满足浊度

点击获取产品报价

138-3858-1116 拨打全国热线

THE INTRODUCE SLW-QFJ型加压溶气气浮一体化污水处理装置介绍

SLW-QFJ型加压溶气气浮是一种常用的水处理技术，主要用于分离水中难以沉降的悬浮物、油脂、胶体及部分溶解性有机物。其核心原理是通过加压将空气溶解于水中，随后在减压释放过程中形成大量微小气泡（通常为20-50微米）。这些微气泡附着在污染物表面，降低其密度并使其迅速上浮至水面形成浮渣，最终通过刮渣装置清除，从而实现固液或液液分离。

溶气气浮系统通常由压力溶气罐、释放器、接触区、分离区及配套泵组组成。工作时，部分处理后的清水经加压溶入过量空气，再与待处理水混合后瞬时减压，释放出的微气泡与污染物结合上浮。该技术广泛应用于饮用水处理、工业废水（如石油化工、食品加工、造纸等）、城市污水及污泥浓缩等领域，对低浊度高油脂类废水的处理效果尤为显著，可使水中油脂去除率达95%以上、悬浮物去除率达90%以上。该技术具有明确的应用优势，适应不同水质的处理需求，适用于对水质要求较高的精细分离场景，且可实现油脂等资源的回收再利用，符合环保与资源循环理念。

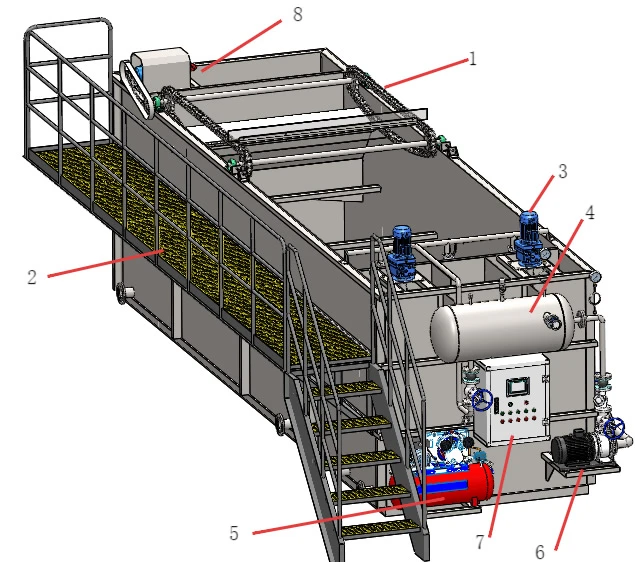

产品示意图

	1	刮渣机
	2	走道平台
	3	加药反应搅拌机
	4	溶气罐
	5	空压机
	6	回流泵
	7	电控箱
	8	水位控制器

主要技术参数

技术参数	单位	SLW-QFJ型
日处理能力	m³/h	10 ~ 180
分离区长宽比		平流式：2~3：1；竖流式：1：1
反应区流速	mm/s	接触区下端：10~20，接触区上端：5~10 分离室水流向下平均速度：1~1.5
水力停留时间	min	加药反应区：5~10；接触室：>1；分离室：10~20
溶气水回流比	%	15 ~ 30
溶气罐工作压力	Mpa	0.4 ~ 0.5
溶气罐停留时间	min	2 ~ 3
集水管流速	m/s	0.4 ~ 0.5

选型表

SLW-QFJ型气浮选型表
序号	设备型号	处理能力	溶气水量	池体尺寸	运行重量	总功率	溶气罐规格	回流泵		空压机
		处理能力	溶气水量	池体尺寸	运行重量	总功率	溶气罐规格	流量	扬程	排气量	压力
		m³/h	m³/h	m	t	kw	mm	m³/h	m	Nm³/min	MPa
1	SLW-QFJ-5	5	1.5~2	3.2×1.25×2.0	8	3.72	Φ400×1000	1.8	45~50	0.09	0.8
2	SLW-QFJ-10	10	3~4	4.4×1.25×2.0	10.7	5.22	Φ500×1200	4		0.09
3	SLW-QFJ-15	15	4.5~6	5.0×1.5×2.0	14.4	5.22	Φ500×1500	6		0.09
4	SLW-QFJ-20	20	6~8	5.0×1.8×2.25	19.1	5.62	Φ600×1500	8		0.09
5	SLW-QFJ-25	25	7.5~10	5.8×1.8×2.25	22.3	8.3	Φ600×1600	10		0.09
6	SLW-QFJ-30	30	9~12	6.0×2.0×2.25	25.5	8.3	Φ600×1880	12.5		0.09
7	SLW-QFJ-40	40	12~16	7.0×2.0×2.25	30.8	9.05	Φ700×2000	16		0.21
8	SLW-QFJ-50	50	15~20	7.2×2.5×2.25	39	12.55	Φ800×2000	17.5		0.21
9	SLW-QFJ-60	60	18~24	8.2×2.5×2.25	46	12.55	Φ800×2100	25		0.21
10	SLW-QFJ-80	80	24~32	9.5×2.75×2.25	58.5	19.05	Φ1000×2000	32		0.21
11	SLW-QFJ-100	100	30~40	10.0×3.0×2.5	77.5	21.95	Φ1000×2400	40		0.28
12	SLW-QFJ-120	120	36~48	12.0×3.0×2.5	92.4	25.95	Φ1000×2800	50		0.28
13	SLW-QFJ-150	150	45~60	12.0×3.0×3.0	112	26.75	Φ1200×2400	60		0.42
14	SLW-QFJ-180	180	54~72	13.0×3.25×3.0	130.5	30.6	Φ1200×2800	70		0.42
